產品介紹 性能優勢 技術參數工作原理 運行動畫

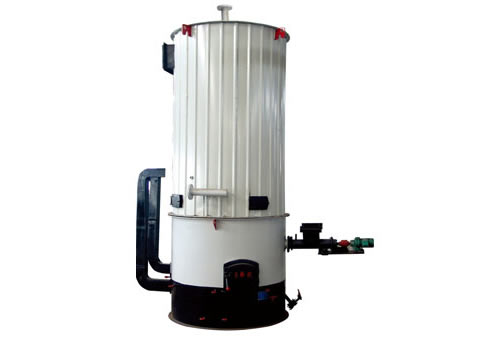

有機熱載體爐是一種新型的特種鍋爐又稱導熱油爐，具有低壓、高溫工作特性，其供熱溫度可達到液相340℃或汽相400℃度。凡是需要均勻穩定地加熱，且不允許火焰直接加熱的工藝加熱溫度在150℃-380℃之間的各種生產場合中都可以采用有機熱載體供熱。有機熱載體爐一般以煤、油、汽為燃料，以導熱油為介質，利用熱油循環油泵強制介質進行液相循環，將熱能輸送給用熱設備后再返回加熱爐重新加熱，具有在低的壓力下獲得高的工作溫度，并且能對介質運行進行高精密控制工作。系統熱利用率高，運行維修方便，是一種安全、高效、節能的理想首選供熱設備。

性能優勢

1、不同燃料適應性強

燃燒設備與上爐體分開設計，可根據固體燃料的不同性質單獨設計爐膛結構；

2、爐排結構多樣性

本結構爐排有固定及活動兩種形式，根據燃料性質可采用人工或機械上料。

3、大直徑燃燒室

鍋爐燃燒室由立式大直徑圓盤管組成，盤管結構有串聯或并聯，燃料燃燒空間足，燃燒完全，熱效率高。

4、最佳盤管設計

爐體內、外螺旋盤管采用多頭、小管徑鋼管制成，盤管的熱膨脹性能好、應力低、安全可靠。

5、最佳流程設計

煙氣三回程，介質流經內、外盤管，流速均勻，運行安全、穩定。

6、出力充足受熱面布置合理，面積大、傳熱效果好，效率高，出力穩定、充足。

7、自動控制措施完善出油溫度控制精確，介質溫度、壓力及超煙溫設置多重控制保護，確保運行安全可靠。

8、自動控制水平領先鍋爐控制器采用西門子/德力西電氣元件，性能可靠。

技術參數

型號數據		YGL-120MA	YGL-240MA	YGL-350MA	YGL-500MA	YGL-700MA	YGL-1000MA	YGL-1200MA	YGL-1400MA
額定熱功率Kw		120	240	350	500	700	1000	1200	1400
熱效率%		80
設計壓力Mpa		0.6
介質最高溫度℃		320
循環油量m3/h		12.5	20	40	60	80	100	100	100
配管連接口徑DN		50	80	80	100	100	125	125	125
全系統裝機容量Kw		8	10	18	122	25	35	35	35
燃煤種類		Ⅱ、Ⅲ類煙煤
燃煤重量Kg/h		28	46	60	80	135	165	220	260
外形/尺寸	直徑mm	1215	1500	1700	1700	1960	2050	2160	2290
外形/尺寸	高度mm	2310	2750	3060	3475	3805	4415	4760	5445
總重量Kg		2500	3200	4800	5300	5800	6200	6700	7300
