產品介紹 性能優勢技術參數工作原理 運行動畫

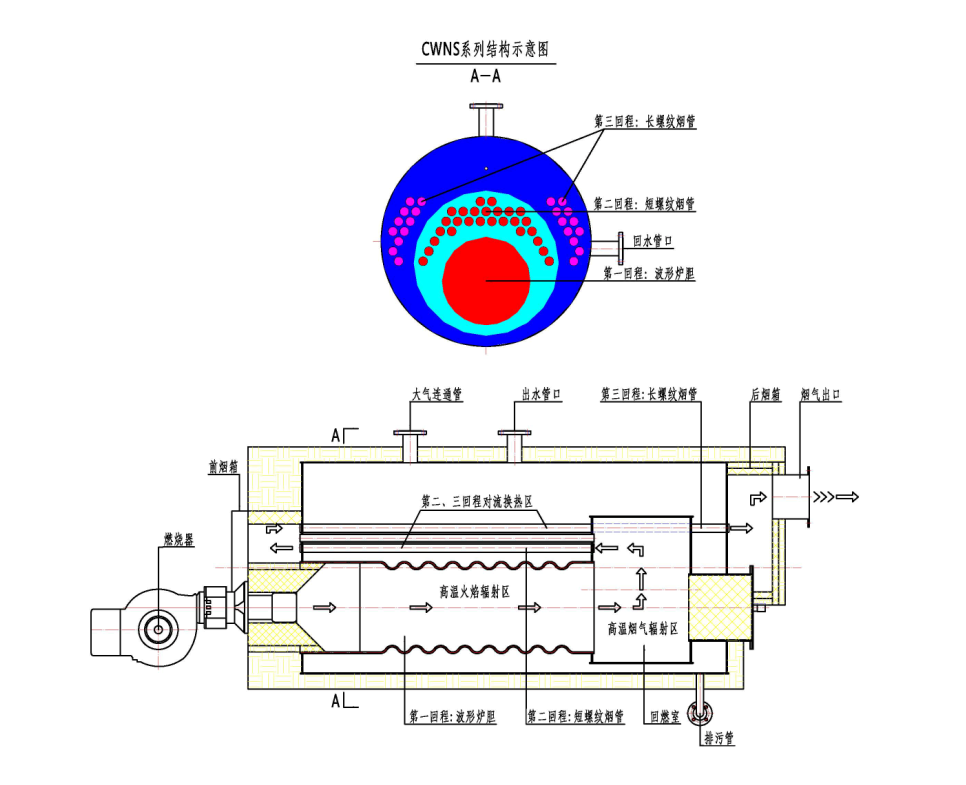

WNS系列全自動燃油（氣）蒸汽鍋爐（實用新型專利），采用臥式三回程濕背結構，改善鍋爐運行環境，提高鍋爐效率和使用壽命；全部煙氣通道置于水中，尾部配有余熱水箱及完善的保溫外包設計，煙箱密封采用迷宮式結構，避免了煙箱漏煙現象。鍋爐熱效率高達90%以上，采用有良好膨脹性能的波紋爐膽與錐形爐膽的組合爐膽，爐膽尺寸與火焰相吻合，煙氣流通面積以次減小，使煙氣等速流動，保證高溫?zé)煔庠跔t內的熱交換時間，達到最佳傳熱效果；采用與鍋爐完全匹配的高性能燃燒機，進行全面自動調節，使燃燒充分，節省燃料，降低污染；采用高保溫性能的超細玻璃棉，散熱損失更小；采用智能化節能控制系統，對鍋爐及供汽（供水）系統進行控制，結合不同負荷調節燃料供給，更加節能。安裝方式為整體快裝鍋爐，振動小，對地基無特殊要求，不需地腳螺栓固定，安裝簡單易行。采用活動爐頭結構，可匹配各種燃燒器，更換爐頭，維修爐體方便快捷。前、后煙箱采用活動可拆結構，可方便地對鍋爐內部進行檢查、維護、保養，簡單、便捷，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質，是最新開發的新款產品。

性能優勢

1、太鍋鍋爐專利產品

臥式內燃三回程全濕背設計，100%波紋爐膽，具有良好的熱伸縮性，水冷回燃室，回燃室與后管板扳邊對接，應力最低，質量更可靠。

2、大直徑波紋爐膽

鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱量及熱膨脹，，輻射受熱面大。

3、熱力充足

鍋爐受熱面積按大于25平方/每噸設計配置，充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。

4、蒸汽品質

鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定，蒸汽空間容積大，汽水界面與蒸汽出口凈距離高，蒸汽濕度小。

5、多功能安全防爆裝置

鍋爐后板上設有與爐膛連通的防爆裝置，防止燃料在爐膛內發生劇烈爆燃時，泄放瞬間的高能量，能自動復位，同時具有觀火視鏡和檢修通道的功能作用，利用運行中燃燒火焰的調整，爐膛檢查，維護方便。

6、安全降水時間足

鍋爐的燃燒室地位布置，水位確定符合國家規程，同時嚴格按國際通用規范標準的水位波動時間要求，具有充足的安全降水空間，保證鍋爐的運行安全。

7、鍋爐檢修方便

鍋爐頂部設有人孔，鍋爐前后部下方設有手孔裝置，便于爐內裝置及鍋爐底部的檢查、清理。

8、前后煙箱密封獨特

煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封，密封材料特制，壓縮性能好，完全隔阻煙氣的泄漏，可重復使用。

9、壓力、水位保護可靠

鍋爐壓力、水位設置多重控制保護，以及超煙溫保護，確保鍋爐運行的安全。

10、自動控制水平領先

鍋爐控制器采用西門子、德力西電器元件，性能可靠。具有液晶屏顯示的中英文菜單型，人機對話遠程控制的觸摸屏型。

技術參數

型號/項目/參數		WNS0.5-0.4(0.7)-Y(Q)	WNS0.7-0.4(0.7)-Y(Q)	WNS1-0.7(1.25)-Y(Q)	WNS1.5-1.25-Y(Q)	WNS2-1.25-Y(Q)	WNS3-1.25-Y(Q)
額定熱功率(MW)		0.5	0.75	1	1.5	2	3
額定工作壓力（MPa）		0.4（0.8）	0.4（0.8）	0.8（1.0）	1.0	1.0	1.25
蒸汽溫度（℃）		151（170）		170（193）	193	193	193
設計效率（%）		85%-92%
水容積（m3）		1.2	1.56	2.10	2.7	2.7	5.9
滿水重量		4.48（5）	5.76（6.2）	6.48（7.1）	8（8.4）	8（8.4）	16（16.8）
耗電功率(KW)		3.6	3.6	5.9	15.8	17.7	19.7
電源（V）		380
適用燃料		輕油、天然氣、重油、城市煤氣、石油液化氣
輕油(kg/h)		34	51	65	102	136	204
天然氣(m3/h)		41	62	82	123	164	246
重油(kg/h)		35	53	70	105	140	210
城市煤氣(m3/h)		92	138	184	276	368	552
石油液化氣(m3/h)		14	20	26	39	52	79
長×寬×高		2650×1600×1700	2650×1600×1800	3650×1800×1800	5200×2300×2400	5200×2300×2400	5570×3200×2670
安裝尺寸	進/出口閥口徑	50	65	65	65	65	100
	排污閥口徑	40	40	40	40	40	40
	安全閥口徑	40	2×40	2×40	2×50	2×50	2×65
	煙囪口徑ф（mm）	250	300	320	360	360	360
